بخش های مختلف هواپیما؛ آشنایی با تمام اجزای مهم یک هواپیما

هواپیما، به عنوان یکی از پیچیده ترین دستاوردهای مهندسی بشر، سیستمی جامع و یکپارچه از زیرسامانه های مختلف است که به طور هماهنگ برای تأمین قابلیت پرواز، ایمنی، پایداری و کارایی بالا طراحی شده اند. در نگاه نخست، ممکن است یک هواپیما صرفاً به عنوان وسیله ای برای جابه جایی انسان ها و بار در نظر گرفته شود، اما در واقع، این ماشین پرنده نتیجه تلفیق دقیق دانش های آیرودینامیک، مکانیک، الکترونیک، مخابرات، مواد پیشرفته و طراحی ساختاری است. هر بخش از هواپیما عملکرد خاص خود را دارد و وجود کوچک ترین نقص در هر بخش، می تواند ایمنی و کارکرد کلی هواپیما را تحت تأثیر قرار دهد. اما این اجزا شامل چه مواردی است، بخش های مختلف هواپیما را در ادامه بررسی خواهیم کرد.

معرفی بخش های مختلف یک هواپیما

شناخت بخش های مختلف یک هواپیما، هم برای علاقه مندان و دانش پژوهان هوانوردی ضروری است و هم برای مهندسانی که در مراحل طراحی، تعمیر، نگهداری یا بهره برداری از هواپیما مشارکت دارند. از ساختار آیرودینامیکی بدنه گرفته تا سیستم های پیچیده ناوبری، همه و همه با دقت و مهارت طراحی شده اند تا در کنار یکدیگر، تجربه ای ایمن، پایدار و سریع از پرواز را فراهم کنند.

بدنه (Fuselage)

بدنه هواپیما ستون فقرات اصلی ساختار آن محسوب می شود. این بخش، نقطه اتصال سایر اجزای هواپیما مانند بال ها، دم و ارابه فرود است. بدنه، معمولاً ساختاری استوانه ای دارد که از جنس آلیاژهای آلومینیومی، مواد کامپوزیتی یا ترکیبی از هر دو ساخته می شود.

طراحی بدنه بسته به نوع هواپیما (نظامی، مسافربری، باری، آموزشی) تفاوت دارد. وظیفه اصلی آن فراهم کردن فضای لازم برای خدمه، مسافران، بار، و برخی سامانه های الکترونیکی و مخابراتی است. بدنه همچنین باید مقاومت کافی در برابر نیروهای آیرودینامیکی و فشار کابین داشته باشد.

مطلب مشابه: هواپیما چیست؟ تاریخچه هواپیماها و انواع مدل های آن

بال ها (Wings)

بال ها حیاتی ترین عنصر برای ایجاد نیروی برآ (Lift) هستند که پرواز را ممکن می سازد. طراحی بال بسته به نوع هواپیما متفاوت است: بال مستقیم، بال عقب گرا (swept-back)، دلتا یا ترکیبی. نیروی برآ ناشی از اختلاف فشار بین سطح فوقانی و تحتانی بال ایجاد می شود که نتیجه شکل ایرفویل و جریان هوا در اطراف آن است. درون بال ها اغلب سوخت ذخیره می شود و بخش هایی مانند فلپ ها (Flaps)، ایلرون ها (Ailerons)، اسلات ها و اسپورلرها نیز روی آن نصب می گردند تا عملکرد پروازی را بهبود دهند.

دم (Empennage)

سامانه دم که در انتهای بدنه قرار دارد، شامل سطوح پایداری افقی (horizontal stabilizer) و عمودی (vertical stabilizer) است. دم، وظیفه حفظ پایداری طولی و جانبی هواپیما را دارد. بخش افقی معمولاً سطوح کنترلی مانند الویتر (Elevator) یا در برخی موارد، کل متحرک (stabilator) دارد که کنترل گام (Pitch) را ممکن می سازد. بخش عمودی نیز شامل رادر (Rudder) برای کنترل یَو (Yaw) است. برخی هواپیماهای مدرن دارای پیکربندی های خاصی چون دم T یا V-tail هستند که کارکرد مشابهی با طراحی های کلاسیک دارند.

موتور (Powerplant/Engine)

موتور منبع نیروی پیش ران هواپیماست و بسته به نوع هواپیما، می تواند از نوع پیستونی، توربینی (توربوجت، توربوفن، توربوپراپ)، یا موتورهای الکتریکی باشد. موتور علاوه بر تولید نیروی رانش (Thrust)، در بسیاری موارد برق، هیدرولیک و هوای فشرده موردنیاز سیستم های دیگر را نیز تأمین می کند. جایگاه نصب موتور می تواند زیر بال، روی بدنه یا پشت دماغه باشد. انتخاب نوع موتور بر اساس نیاز به برد، ارتفاع پروازی، مصرف سوخت، سرعت و نوع مأموریت صورت می گیرد.

مطلب مشابه: هواپیما چگونه پرواز میکند؟ دانستنی های علمی درباره هواپیما

چرخ فرود (Landing Gear)

ارابه فرود سیستم مکانیکی برای نشست و برخاست ایمن هواپیما است. این سیستم معمولاً شامل چرخ ها، کمک فنرها (shock absorbers)، و سامانه ترمز است. ارابه فرود می تواند از نوع ثابت یا جمع شونده (retractable) باشد. در هواپیماهای مدرن، جمع شدن ارابه فرود برای کاهش مقاومت هوا و افزایش بازدهی صورت می گیرد. ارابه ها در انواع مختلفی چون سه چرخه ای (tricycle) یا دمی (taildragger) طراحی می شوند و محل نصب آن ها نقش مهمی در توزیع وزن دارد.

سطوح کنترلی (Flight Control Surfaces)

هواپیما برای انجام مانور در سه محور اصلی (طولی، عرضی، عمودی) به سطوح کنترلی نیاز دارد. ایلرون ها حرکت رول (roll) را کنترل می کنند، الویترها گام (pitch)، و رادرها یَو (yaw) را تنظیم می کنند. علاوه بر این سطوح اولیه، سطوح کمکی مانند فلپ ها، اسلات ها و اسپورلرها برای بهینه سازی شرایط برخاست، فرود و کاهش سرعت استفاده می شوند. برخی هواپیماهای پیشرفته دارای سیستم های کنترلی دیجیتال موسوم به Fly-By-Wire هستند که به جای اتصال مکانیکی، از سیگنال های الکترونیکی بهره می برند.

کابین خلبان (Cockpit/Flight Deck)

کابین خلبان مرکز فرماندهی هواپیما است. در این بخش، ابزارهای ناوبری، نمایشگرهای پروازی، سیستم های ارتباطی و تجهیزات کنترلی مانند سکان، تراتل، و پدال ها قرار دارند. در هواپیماهای مدرن، نمایشگرهای آنالوگ جای خود را به پنل های دیجیتال (glass cockpit) داده اند که اطلاعات پروازی، سیستم ها، هشدارها و نقشه ها را به صورت یکپارچه نمایش می دهند. ارگونومی، دید مستقیم، و چیدمان مناسب تجهیزات، اهمیت زیادی در ایمنی و راحتی خلبان دارند.

سامانه های الکتریکی و الکترونیکی (Avionics)

اوِیونیک مجموعه ای از سامانه های ناوبری، مخابرات، مدیریت پرواز، و کنترل خودکار است که وظیفه دریافت، پردازش و انتقال داده ها برای کمک به خلبان را برعهده دارند. سیستم های GPS، رادیو، ترانسپوندر، هواشناسی، هشدار نزدیکی زمین (GPWS) و هشدار برخورد (TCAS) نمونه هایی از اویونیک هستند. این تجهیزات نقش کلیدی در ایمنی پرواز، مسیربابی دقیق، و مدیریت خودکار پرواز ایفا می کنند.

مطلب مشابه: نکات خواندنی در مورد هواپیما و خطوط هوایی + دانستنی های جالب در مورد هواپیما

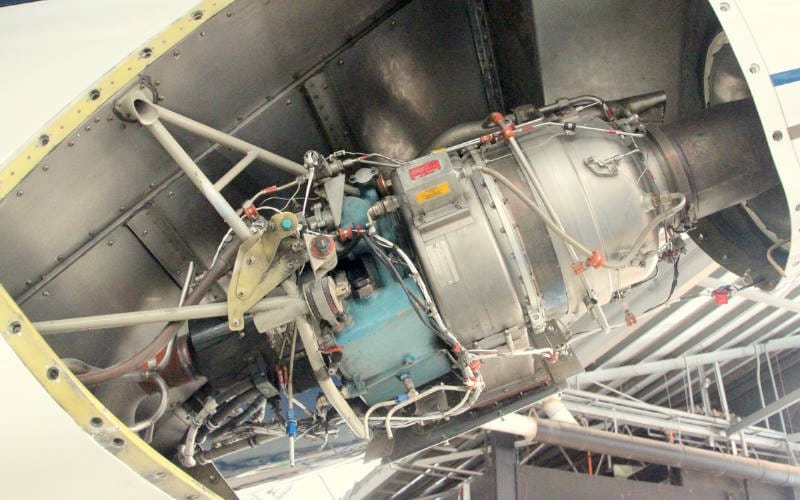

سیستم های جانبی (Auxiliary Systems)

هواپیماها مجهز به سیستم های پشتیبانی گوناگونی هستند که عملکرد کلی را بهبود می دهند. از جمله این سیستم ها می توان به سامانه تهویه و فشار کابین، سیستم سوخت رسانی، سیستم های ضدیخ، سامانه های آتش نشانی، روشنایی داخلی و خارجی، و تجهیزات اضطراری مانند ماسک اکسیژن و سرسره نجات اشاره کرد. هرکدام از این سامانه ها دارای طراحی تخصصی و ملزومات نگهداری خاصی هستند که کارایی و ایمنی هواپیما را تضمین می کنند.

ساختار داخلی و کابین مسافران (Cabin Interior)

در هواپیماهای مسافربری، ساختار داخلی کابین شامل اجزایی مانند صندلی ها، سیستم های سرگرمی، محفظه های بار دستی، روشنایی، تهویه، سیستم های صوتی و راهروها است. طراحی این بخش بر مبنای راحتی، ایمنی، و کارآمدی در خدمت رسانی به مسافران انجام می شود.

در هواپیماهای تجاری، تقسیم بندی کلاس ها (اقتصادی، بیزینس، فرست کلاس) با طراحی اختصاصی انجام می شود که در چیدمان و تجهیزات داخلی تفاوت هایی ایجاد می کند. سیستم هایی چون صداگیری (acoustic insulation)، کف سازی مقاوم به آتش، و سیستم های هشدار دخانیات یا تشخیص دود نیز در این فضا یکپارچه شده اند.

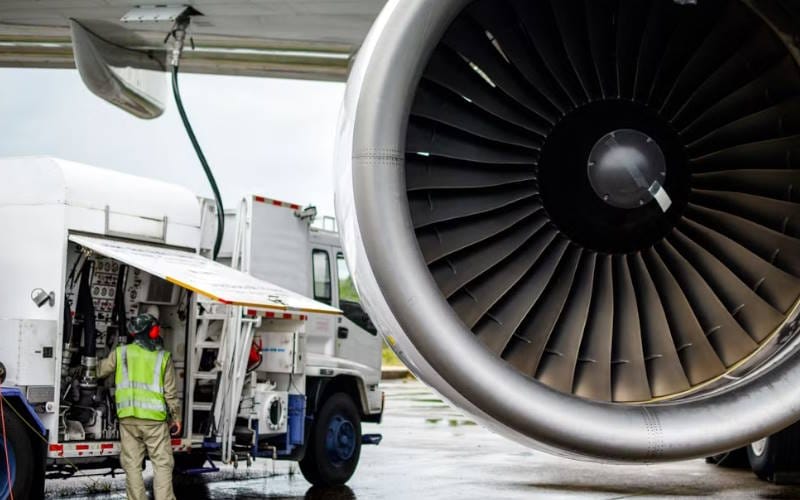

سیستم های سوخت رسانی (Fuel Systems)

سامانه سوخت رسانی وظیفه ذخیره، انتقال، توزیع، و تنظیم فشار و دمای سوخت را دارد. سوخت معمولاً در مخازن تعبیه شده درون بال ها یا بدنه ذخیره می شود و از طریق پمپ ها و شیرهای کنترلی به موتور منتقل می شود. این سیستم مجهز به فیلتر، سنسورهای سطح و جریان، سیستم گرم کن سوخت برای جلوگیری از یخ زدگی، و شیرهای قطع اضطراری است. در هواپیماهای بزرگ، توزیع و بالانس سوخت میان مخازن برای حفظ تعادل پروازی اهمیت دارد.

سیستم های هیدرولیک (Hydraulic Systems)

سامانه هیدرولیک تأمین کننده نیروی لازم برای عملکرد بخش هایی چون ارابه فرود، فلپ ها، سطوح کنترلی بزرگ، ترمزها و حتی فرمان است. این سیستم از پمپ، سیال فشرده، مخزن، شیر کنترلی، و محرک های هیدرولیکی (actuators) تشکیل شده و معمولاً به صورت redundent (چندمنظومه ای برای افزایش ایمنی) طراحی می شود.

سیستم های پنوماتیکی و هوای فشرده (Pneumatic & Bleed Air Systems)

در هواپیماهای توربینی، بخشی از هوای فشرده از کمپرسور موتور گرفته می شود (Bleed Air) و برای تأمین سیستم هایی چون ضدیخ، تهویه کابین، فشارسازی (pressurization)، و حتی راه اندازی موتورهای کمکی به کار می رود. این سیستم ها با استفاده از دریچه ها، کنترل کننده های فشار، سوپاپ های تنظیم دما و مبدل های حرارتی طراحی می شوند و بخشی از آن ها با سیستم های الکتریکی و الکترونیکی هماهنگ عمل می کنند.

مطلب مشابه: آشنایی با تمام بخش های فرودگاه؛ اطلاعات جالب درباره فرودگاه

سیستم ضدیخ و ضدبرف (Anti-Ice & De-Icing Systems)

یکی از چالش های پرواز در ارتفاعات بالا، تشکیل یخ روی سطوح بحرانی مانند لبه حمله بال، ورودی موتور، و دماغه است. سیستم های ضدیخ با استفاده از گرمای الکتریکی، هوای داغ موتوری، یا مواد شیمیایی یخ زدا از تشکیل یخ جلوگیری می کنند. در موارد خاص، سامانه های de-icing با ایجاد لرزش یا پالس های گرمایی، یخ تشکیل شده را جدا می کنند. عملکرد این سیستم برای ایمنی پرواز حیاتی است، چراکه یخ می تواند آیرودینامیک هواپیما را مختل کند.

سیستم ناوبری (Navigation Systems)

سامانه های ناوبری مدرن مجموعه ای از ابزارهای مکان یابی، اندازه گیری ارتفاع، سرعت، موقعیت نسبی، و مسیریابی خودکار هستند. این سیستم ها شامل GPS، INS (سیستم ناوبری اینرسی)، VOR، DME، ADF، و FMS (سیستم مدیریت پرواز) می شوند. سامانه های ناوبری به کمک اطلاعات دریافتی از سنسورها و ماهواره ها، مسیر بهینه، فاصله تا مقصد، وضعیت باد، سوخت باقی مانده، و اطلاعات هواشناسی را تحلیل و ارائه می دهند.

سامانه مخابراتی (Communication Systems)

برای برقراری ارتباط میان خلبان، برج کنترل، سایر هواپیماها و همچنین کارکنان زمینی، سیستم های رادیویی UHF/VHF، ارتباط ماهواره ای، داده لینک (DataLink)، سامانه ACARS (سامانه گزارش دهی و کنترل خودکار) و سیستم های داخلی مانند اینترکام به کار می روند. این سامانه ها معمولاً با ابزار ناوبری یکپارچه اند و امکان برقراری ارتباط مطمئن و مستمر در تمام شرایط پروازی را فراهم می کنند.

موتور کمکی (APU – Auxiliary Power Unit)

APU یک موتور کوچک توربینی است که در انتهای بدنه نصب می شود و وظیفه تأمین برق، هوای فشرده، و نیروی راه انداز اولیه برای موتورهای اصلی را دارد، به ویژه زمانی که هواپیما روی زمین و موتورهای اصلی خاموش هستند. APU استقلال عملیاتی را برای هواپیما فراهم می کند و معمولاً هنگام پرواز خاموش می شود، اما در برخی مواقع اضطراری می تواند فعال باشد.

سیستم های کنترل محیطی (ECS – Environmental Control Systems)

این سیستم وظیفه کنترل دما، رطوبت، فشار، و کیفیت هوا در داخل کابین را برعهده دارد. ECS با بهره گیری از bleed air یا سیستم های مستقل، شرایط مناسب زندگی و عملکرد فیزیولوژیک را در ارتفاع بالا برای خدمه و مسافران فراهم می کند. تنظیم خودکار فشار (cabin pressurization) یکی از اجزای مهم این سامانه است که مانع افت فشار ناگهانی در ارتفاع می شود.

تجهیزات اضطراری و ایمنی (Emergency Equipment)

تمام هواپیماها براساس استانداردهای بین المللی، به تجهیزات اضطراری نظیر جلیقه نجات، ماسک اکسیژن، سرسره نجات، سیستم خاموش کننده آتش، چکش شکست شیشه، چراغ های هدایت در تاریکی، و جعبه سیاه (FDR و CVR) مجهز هستند. این تجهیزات در مواقع اضطراری مانند کاهش ناگهانی فشار، آتش سوزی، یا فرود اجباری به نجات جان مسافران کمک می کنند.

مطلب مشابه: سفر با هواپیما + نکاتی که برای داشتن سفری راحت با هواپیما باید بدانید

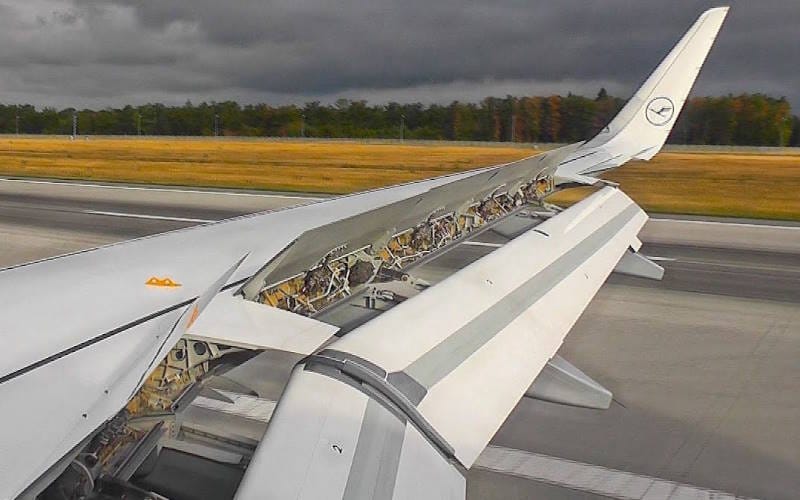

اجزای بال هواپیما

بال هواپیما، یکی از حیاتی ترین اجزای آیرودینامیکی در طراحی پرنده های سنگین و سبک است. این سازه نه تنها مسئول اصلی ایجاد نیروی برآ (Lift) برای غلبه بر وزن هواپیماست، بلکه نقش اساسی در پایداری، مانورپذیری، و کنترل مسیر پروازی نیز ایفا می کند. در تمام انواع هواپیما، بال ها شامل مجموعه ای از اجزای ساختاری و کنترلی هستند که به صورت هماهنگ عمل می کنند.

ساختار اصلی بال (Wing Structure)

ساختار کلی بال معمولاً شامل یک یا چند تیر اصلی (Spar)، تیرک های عرضی یا دنده ها (Ribs)، و سطح بیرونی یا پوشش آیرودینامیکی (Skin) است. تیرها، نقش تحمل بارهای خمشی و نیروی برآ را دارند، درحالی که دنده ها شکل ایرفویل بال را حفظ کرده و نیروهای موضعی را پخش می کنند. پوشش بیرونی نیز با حداقل وزن، حداکثر مقاومت در برابر فشارهای آیرودینامیکی را فراهم می آورد. مصالح مورد استفاده غالباً از آلومینیوم، تیتانیوم یا مواد کامپوزیتی با استحکام بالا هستند.

فلپ ها (Flaps)

فلپ ها سطوح متحرکی هستند که در لبه فرار (Trailing Edge) بال تعبیه شده اند و در هنگام برخاست یا فرود باز می شوند. وظیفه اصلی آن ها افزایش نیروی برآ در سرعت های پایین است تا امکان برخاست یا نشستن در باندهای کوتاه تر فراهم شود. انواع مختلفی از فلپ ها وجود دارد، از جمله فلپ ساده، شکاف دار، Fowler و فلپ های دو یا سه مرحله ای، که بسته به نوع هواپیما انتخاب می شوند.

ایلرون ها (Ailerons)

ایلرون ها در بخش بیرونی لبه فرار بال قرار دارند و وظیفه کنترل حرکت رول (Roll) یا غلتش هواپیما به چپ و راست را بر عهده دارند. این سطوح به صورت متقارن و معکوس نسبت به یکدیگر عمل می کنند، یعنی هنگامی که یکی بالا می رود، دیگری پایین می آید. این عملکرد باعث تغییر در نیروی برآی دو بال و در نتیجه چرخش حول محور طولی هواپیما می شود.

اسلات ها (Slats)

اسلات ها سطوحی هستند که در لبه حمله (Leading Edge) بال نصب شده اند و در شرایط خاص مانند فرود یا مانورهای با زاویه حمله بالا به کار گرفته می شوند. عملکرد آن ها افزایش زاویه استال و افزایش پایداری جریان هوا روی بال در سرعت های کم است. اسلات ها می توانند به صورت خودکار یا کنترل شده باز شوند و اغلب در ترکیب با فلپ ها مورد استفاده قرار می گیرند.

اسپورلرها (Spoilers)

اسپورلرها صفحات متحرکی هستند که روی سطح فوقانی بال نصب می شوند و برای کاهش نیروی برآ و افزایش نیروی پسا (Drag) استفاده می شوند. هنگام فرود، اسپورلرها باز می شوند تا از شناوری اضافی هواپیما جلوگیری کرده و به کاهش سرعت کمک کنند. همچنین در برخی هواپیماها، از اسپورلرها برای کمک به مانور رول در کنار ایلرون ها استفاده می شود.

ترمزهای هوا (Air Brakes)

در برخی طراحی ها، به ویژه در هواپیماهای نظامی یا گلایدرها، سیستم ترمز هوا برای کاهش ناگهانی سرعت بدون تغییر مسیر پروازی استفاده می شود. این سطوح ممکن است به صورت اسپورلرهای بزرگ یا صفحات جداگانه طراحی شده باشند که با ایجاد اختلال در جریان هوا، پسا را افزایش می دهند.

مخازن سوخت بال (Wing Fuel Tanks)

در بسیاری از هواپیماها، بخش هایی از بال برای ذخیره سازی سوخت استفاده می شود. این مخازن ممکن است به صورت یکپارچه با ساختار بال (Integral Tanks) یا جداگانه درون بال طراحی شده باشند. جایگاه آن ها معمولاً میان تیر اصلی و دنده ها قرار دارد تا هم تعادل هواپیما حفظ شود و هم ساختار از بار اضافی محافظت گردد.

پیلون ها و نگهدارنده های بیرونی (Pylons & Hardpoints)

در برخی هواپیماها، به ویژه نظامی یا باربری، زیر بال ها نقاطی برای نصب تسلیحات، مخازن سوخت اضافی یا تجهیزات خاص طراحی شده است. این نقاط که با عنوان پیلون یا hardpoint شناخته می شوند، باید به گونه ای طراحی شوند که هم تحمل بار مکانیکی داشته باشند و هم تأثیر آیرودینامیکی آن ها حداقل باشد.

سیستم یخ زدایی بال (Wing Anti-Ice System)

در بال های هواپیماهایی که در ارتفاعات بالا یا شرایط جوی خاص پرواز می کنند، سیستم یخ زدایی تعبیه شده است. این سیستم ممکن است از جریان هوای گرم، المنت های الکتریکی یا پوشش های شیمیایی برای جلوگیری از تشکیل یخ بر سطح بال استفاده کند تا از تغییر شکل ایرفویل و افت ناگهانی عملکرد آیرودینامیکی جلوگیری شود.

سخن پایانی

هواپیما، به عنوان ترکیبی هماهنگ از سامانه های پیچیده و تخصصی، نمونه ای بارز از مهندسی پیشرفته در صنعت حمل ونقل هوایی است. هر بخش، از ساختار آیرودینامیکی مانند بدنه و بال ها تا سامانه های درونی همچون ناوبری، کنترل محیطی و مخابرات، نقشی بی بدیل در ایمنی، کارایی و قابلیت پروازی ایفا می کند.

مجموعه ای از سیستم های مکانیکی، الکتریکی، هیدرولیکی و الکترونیکی با دقت بالا طراحی شده اند تا عملکرد بهینه و پایدار هواپیما در شرایط متنوع جوی و عملیاتی تضمین شود. درک دقیق این سامانه ها نه تنها برای مهندسان، بلکه برای خلبانان، تکنسین های تعمیر و نگهداری و حتی متخصصان طراحی و ایمنی پرواز ضروری است. تعامل میان اجزایی چون موتور، ارابه فرود، سطوح کنترلی، و سیستم های پشتیبان، تنها زمانی به نتیجه مطلوب می انجامد که در یک ساختار منسجم و هماهنگ به کار گرفته شوند.
