نکات مهم برای انتخاب منبع و پمپ آب ساختمان

منبع و پمپ آب ساختمان، از ارکان ضروری سیستم تأمین و توزیع آب در هر ساختمان محسوب می شوند و نقش تعیین کننده ای در حفظ فشار یکنواخت و تأمین آب در تمام طبقات دارند. در ساختمان های چندطبقه یا مناطقی که فشار آب شهری ناپایدار است، این سیستم ها آسایش ساکنان را تضمین می کنند و از آسیب به لوله کشی ها و تجهیزات نیز جلوگیری می نمایند.

منبع آب معمولاً برای ذخیره سازی مقدار مشخصی از آب طراحی می شود تا در زمان های اوج مصرف یا قطعی موقت آب شهری، نیاز ساختمان را پوشش دهد. پمپ آب نیز وظیفه دارد با ایجاد فشار مناسب، آب را از منبع به نقاط مصرف از جمله واحدها، حمام ها و آشپزخانه ها منتقل کند. انتخاب صحیح ظرفیت منبع، توان پمپ و نصب اصولی آن ها از عوامل کلیدی در عملکرد بهینه این سامانه است؛ چرا که تنظیم نادرست یا انتخاب غیراستاندارد، می تواند موجب استهلاک زودرس تجهیزات و نوسانات فشار در شبکه داخلی ساختمان شود.

انواع پمپ آب ساختمان

در ساختمان های چندطبقه یا مناطقی که فشار آب شهری متغیر است، انتخاب نوع پمپ متناسب با نیاز و شرایط، اهمیت زیادی دارد. پمپ ها براساس ساختار، نحوه عملکرد و موقعیت نصب به انواع گوناگونی تقسیم می شوند؛ هرکدام مزایا، کاربردها و محدودیت های فنی خود را دارند.

مراحل انتخاب منبع و پمپ آب ساختمان

هدف از این فرآیند، دستیابی به سیستمی است که بتواند در همه ی ساعات شبانه روز، فشار و دبی آب را با ثبات و بدون نوسان تأمین کند. در بسیاری از ساختمان ها، به ویژه مجتمع های چندطبقه یا مناطق با افت فشار آب شهری، منبع ذخیره و پمپ آب، نقش جبران کننده ای دارند؛ یعنی هرگاه فشار شبکه پایین می آید یا آب برای مدتی قطع می شود، این دو بخش به صورت خودکار عمل کرده و جریان پایدار آب را در طبقات حفظ می کنند.

برآورد الگوی مصرف و نقطه های اوج

نقطه شروع انتخاب منبع و پمپ آب ساختمان، فهم دقیق از الگوی مصرف واقعی ساکنان است. باید بدانیم چه تعداد واحد و ساکن در ساختمان هستند، چه ساعاتی بیشترین مصرف رخ می دهد، و کدام فضاها حمام ها، آشپزخانه ها، شست وشو، فضای سبز، یا تجهیزات سرمایش/گرمایش آبی مصرف زا هستند.

به جای تکیه صرف بر سرانه های عمومی، بهتر است ترکیبی از داده های واقعی کاربری، عادت های مصرفی، و ضریب همزمانی هر کاربری در نظر گرفته شود تا پیک فلو با دقت نزدیک به واقعیت برآورد گردد. این مرحله تعیین می کند که سیستم در لحظات اوج، چند لیتر بر دقیقه دبی نیاز دارد و چه سطحی از فشار در دورترین و مرتفع ترین شیر باید تضمین شود. نتیجه این ارزیابی ورودی اصلی برای سایزینگ منبع، انتخاب توان پمپ، و تعیین استراتژی کنترل فشار خواهد بود و از انتخاب های پرهزینه یا کم ظرفیت جلوگیری می کند.

بررسی فشار ورودی شهر و تراز ارتفاعی ساختمان

پس از شناخت مصرف، باید مشخص شود آب شهری با چه فشاری وارد می شود و این فشار در طول شبانه روز چقدر نوسان دارد. نقشه تراز ارتفاعی از کنتور تا بالاترین مصرف کننده، همراه با محاسبه هد استاتیکی، مسیر را روشن می کند: اختلاف ارتفاع بین منبع یا پمپ خانه تا شیر طبقه آخر، به علاوه فشاری که می خواهیم در همان شیر داشته باشیم، پایه هد پمپ را می سازد.

افت های اصطکاکی ناشی از طول لوله، خم ها، شیرآلات و تجهیزات نیز باید به صورت محافظه کارانه به این عدد افزوده شود. اگر فشار ورودی شهر در ساعات کم مصرف بالا و در اوج مصرف افتان است، تصمیم می گیریم که آیا به بوسترپمپ پیوسته نیاز است یا رویکرد ترکیبی با بای پس مستقیم در زمان فشار مناسب کفایت می کند. این تحلیل، علاوه بر انتخاب پمپ، روی محل و حجم منبع و حتی انتخاب بین تغذیه ثقلی از منبع بام یا پمپاژ مستقیم از منبع زمین اثر می گذارد.

تعیین ظرفیت منبع ذخیره با توجه به تاب آوری و محدودیت فضا

ظرفیت منبع صرفاً از جمع کردن چند ساعت مصرف به دست نمی آید؛ باید میان سه عامل تعادل برقرار کرد: تاب آوری در قطعی یا افت فشار آب شهر، مدیریت پیک مصرف بدون فشار به پمپ، و محدودیت های فیزیکی فضا و سازه. برای ساختمان های مسکونی معمول، ذخیره ای معادل چند ساعت مصرف پیک، آسایش بالایی ایجاد می کند؛ اما در کاربری های مختلط یا دارای کاربری تجاری، گاهی تفکیک مخازن برای مصارف بهداشتی، آتش نشانی و فرایندی، منطقی تر است.

انتخاب سطح مفید آب، جانمایی شناورها و رزوه های ورود و خروج، پیش بینی حجم مرده برای جلوگیری از رسوب نشینی در نقاط کور، و امکان سرویس پذیری و شست وشو نیز همگی در همین گام مشخص می شوند. خروجی این مرحله، یک ظرفیت بهینه است که نه زیاده روی پرهزینه دارد و نه در نخستین افت فشار شهری، ساختمان را بی دفاع می گذارد.

انتخاب نوع و جنس منبع متناسب با کیفیت آب و شرایط محیطی

کیفیت آب، دمای محیط، محدودیت های بهداشتی، و دوام مورد انتظار، انتخاب جنس منبع را تعیین می کند. منابع پلی اتیلن چندلایه برای آب بهداشتی، وزن کم و نصب ساده دارند؛ منابع فلزی گالوانیزه یا استیل، مقاومت سازه ای و طول عمر بالاتری ارائه می دهند و برای فضاهای روباز یا صنعتی مناسب ترند.

در مناطق با دمای متغیر یا نور مستقیم خورشید، عایق کاری و پوشش UV برای حفظ کیفیت آب و جلوگیری از رشد زیستی ضروری است. اگر آب خورنده تر است یا سختی بالایی دارد، انتخاب متریال های مقاوم تر، در کنار پیش بینی نقاط نمونه گیری، فیلترهای ورودی و برنامه شست وشوی دوره ای، هزینه چرخه عمر را کاهش می دهد. همچنین باید از طراحی بهداشتی اتصالات، درپوش دسترسی، و تهویه مناسب اطمینان حاصل کرد تا بو، آلودگی ثانویه و جلبک زدگی در منبع رخ ندهد.

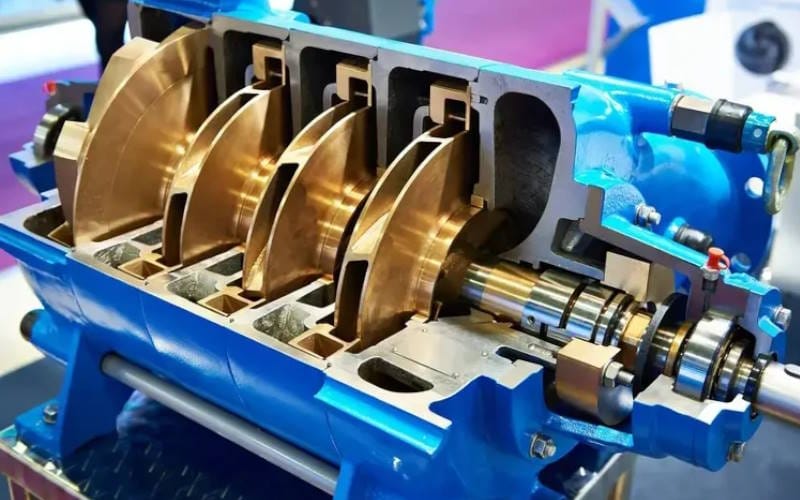

محاسبه هد کل، انتخاب پمپ و انطباق با منحنی عملکرد

انتخاب پمپ خوب، نتیجه انطباق دقیق نیاز هیدرولیکی ساختمان با منحنی های عملکرد سازنده است. هد کل از جمع هد استاتیکی، افت های اصطکاکی و فشار باقیمانده مطلوب در دورترین مصرف کننده به دست می آید. سپس با درنظرگرفتن دبی پیک و ضریب رشد آینده، محدوده کاری پمپ روی منحنی دبی – هد تعیین می شود تا در نقطه بهره وری بالا کار کند.

انتخاب میان پمپ سانتریفیوژ تک پروانه، چندپروانه خطی یا افقی، و بوسترپمپ های چندگانه، تابع دامنه دبی موردنیاز، حساسیت سیستم به نوسان فشار، و راهبرد پشتیبان گیری است. لرزش، صدا، NPSH در دسترس نسبت به NPSH مورد نیاز، و سازگاری با اینورتر برای کنترل دور، از جزئیات کلیدی اند که روی دوام یاتاقان ها، آب بندی و راندمان انرژی اثر مستقیم دارند. نتیجه این گام، یک انتخاب فنی مستند است، نه خرید بر اساس توان نامی روی پلاک.

راهبرد کنترل فشار و اتوماسیون برای آسایش پایدار

پس از انتخاب پمپ، باید تصمیم بگیریم فشار چگونه پایدار می ماند. استفاده از مخزن تحت فشار و پرشرسوئیچ برای سیستم های کوچک، راهکاری اقتصادی است؛ اما در ساختمان های چندواحدی، کنترل دور با اینورتر (VFD) فشار یکنواخت، مصرف برق کمتر، و استهلاک پایین تری فراهم می کند.

چینش چند پمپ به صورت دوتایی یا سه تایی با منطق نوبت کاری و مدولار کردن ظرفیت، هم پیک ها را نرم می کند و هم رداندنسی می دهد. نصب سنسور فشار در نقطه ای نماینده، تعریف حفاظت های خشک کاری، اضافه جریان و اضافه دما، ثبت داده های عملیاتی برای پایش روندها، و امکان مانیتورینگ از راه دور، کیفیت تجربه کاربر را از «پمپ دارد یا ندارد» به «فشار همیشه درست است» ارتقا می دهد.

الزامات الکتریکی، توان پشتیبان و مدیریت انرژی

پمپ بدون برق امن و پایدار، به نقطه ضعف ساختمان تبدیل می شود. انتخاب کابل کشی مطابق جریان راه اندازی، پیش بینی تابلو حفاظت با کلیدهای مناسب، و محاسبه تلفات، پایه کار ایمن است. اگر اینورتر به کار می رود، تهویه تابلو و هارمونیک ها باید مدیریت شود.

برای ساختمان هایی که قطعی برق در آن ها محتمل است، ژنراتور یا UPS حداقلی برای تداوم فشار حیاتی، ارزش سرمایه گذاری دارد. برنامه بری برای کارکرد شیفتی پمپ ها در ساعات تعرفه ارزان تر، و تنظیمات بهینه VFD، هزینه انرژی را ملموس کاهش می دهد. ثبت ساعات کارکرد و انرژی مصرفی هر پمپ نیز ورودی مهمی برای نگهداری پیش بینانه و تصمیم های ارتقایی آینده است.

جانمایی، نصب مکانیکی و الزامات ایمنی و بهداشت

بهترین انتخاب ها با نصب نامناسب خنثی می شوند. شاسی کشی مستحکم و تراز، ضربه گیرهای مکانیکی، و اتصالات فلکسیبل، لرزش و صدای انتقالی را کم می کنند. پیش بینی مسیرهای سرویس پذیری، فضای دسترسی به الکتروموتور و آب بند، و نصب صافی مکش و شیر یک طرفه با فاصله و جهت درست، عمر سیستم را افزایش می دهد.

در منبع، شیر تخلیه کف برای شست وشو، دریچه بازدید، هواکش با توری بهداشتی، و محل مناسب فلوتر یا پرشرترنسدیوسر حیاتی است. نکات ایمنی مانند حفاظ شفت، علائم هشدار، خاموش کن اضطراری، و روشنایی کافی محیط پمپ خانه، از خطاهای انسانی و آسیب های احتمالی جلوگیری می کند. زهکشی کف و سینی جمع آوری نشتی نیز هم ایمنی را بالا می برد و هم از خسارت به سازه جلوگیری می کند.

برنامه نگهداری، کیفیت آب و پایش وضعیت

سیستمی که نگهداری نشود، دیر یا زود با افت عملکرد و خرابی روبه رو می شود. برنامه  دوره ای برای تعویض پیش فیلترها، رسوب زدایی، گریس کاری یا کنترل یاتاقان ها، هم راستاسازی کوپلینگ، و بررسی عملکرد پرشرترنسدیوسر یا سویچ ها باید از روز اول تدوین شود.

نمونه برداری دوره ای از کیفیت آب، به ویژه در منابعی که نور یا گرمای محیط دارند، از رشد زیستی و بو جلوگیری می کند. پایش وضعیت ارتعاش و دما روی الکتروموتور و پمپ، علائم اولیه خرابی را آشکار می سازد و با تعمیر پیشگیرانه، از توقف های پرهزینه می کاهد. ثبت لاگ سرویس ها و رویدادها، مرجع تصمیم گیری برای بهینه سازی آینده خواهد بود.

جمع بندی

پمپ و منبع آب ساختمان در کنار هم، ستون اصلی تأمین پایدار آب در هر بنا هستند. منبع، وظیفه ذخیره سازی و ایجاد اطمینان از در دسترس بودن آب را بر عهده دارد، در حالی که پمپ، با ایجاد فشار مناسب، این آب را به تمام نقاط مصرف منتقل می کند.

هماهنگی درست میان ظرفیت منبع و توان پمپ باعث می شود سیستم بدون نوسان، بی صدا و با کمترین استهلاک کار کند. در ساختمان های چندطبقه، نبود هر یک از این دو بخش می تواند به افت فشار، خرابی تجهیزات یا کمبود آب در طبقات بالا منجر شود. انتخاب و نصب صحیح، نگهداری دوره ای و توجه به شرایط واقعی مصرف، کلید عملکرد طولانی مدت و صرفه جویی در هزینه هاست.
